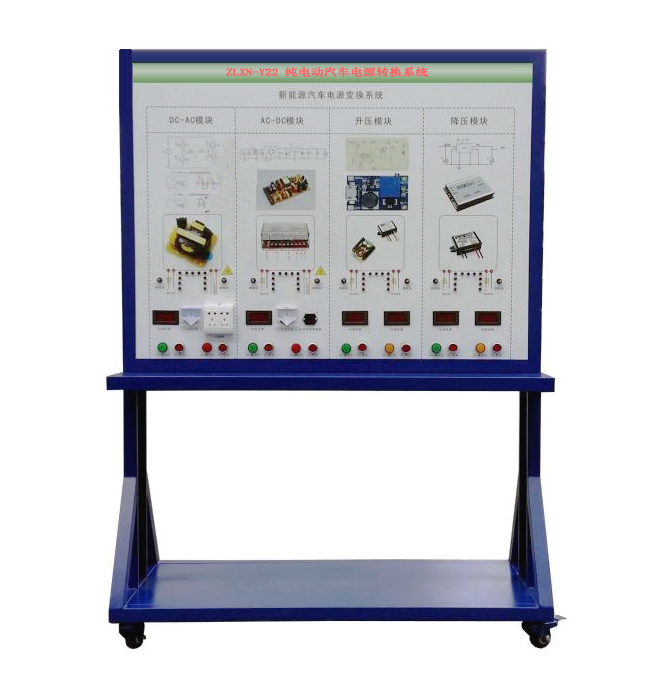

ZLXN-Y22型純電動汽車電源轉換系統
- 一、純電動汽車電源轉換系統的功能特點：
1. 純電動汽車電源轉換系統示教板完整展示了新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換系統的工作原理。
3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。
4.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖。
二、純電動汽車電源轉換系統的技術規格：
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：交流220V等
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(長×寬×高)
三、純電動汽車電源轉換系統的基本配置(每臺)：
序號 名稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm 套 1 2 DC-AC模塊 12V轉220V 個 1 3 點火開關 配套 套 3 4 AC-DC模塊 220V轉12V 套 1 5 升壓模塊 12V轉24V 套 1 6 降壓模塊 24V轉12V 套 1 7 發光二極管閃光燈燈條 配套 套 3 8 模擬指示燈 配套 套 1 9 操作開關 配套 套 1 10 直流接觸器 配套 套 1 11 移動臺架 1240×600×1700mm (帶自鎖腳輪裝置) 臺 1 12 故障模擬與排除裝置 配套 套 1 13 保險絲盒 配套 套 1 14 保修卡/合格證 配套 套 1 15 教師手冊 配套 套 1
————————————————————————————————————————————————————
