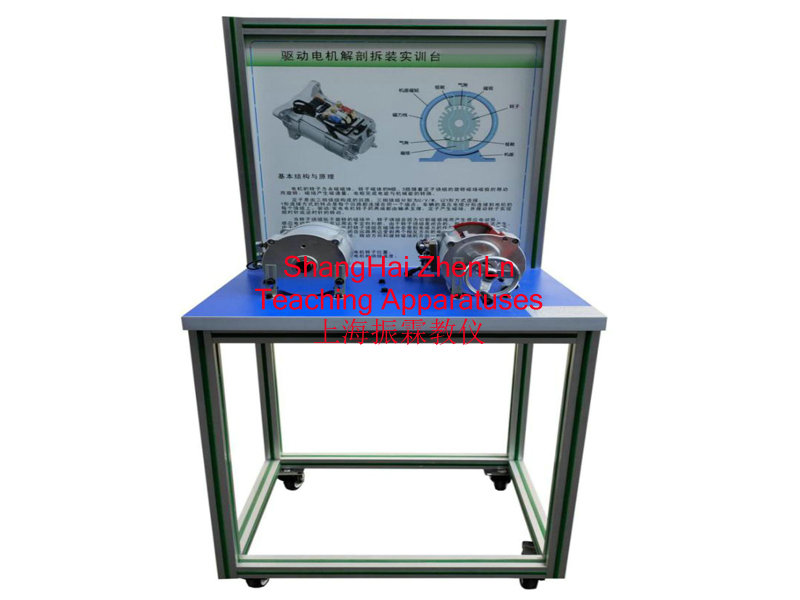

一、驅動電機解剖拆裝實訓臺的產品簡介：

　　選用主流新能源交流異步電機，母線電壓72V，花鍵齒18齒連接，為河北御捷，陸地方舟等電動車配套;通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機內部結構，可對照解剖物，了解驅動電機結構與原理。

二、驅動電機解剖拆裝實訓臺的功能特點：

　　1.驅動電機放在平臺上，驅動電機主軸安裝手動搖把，旋轉時觀察電機轉子運動。

　　2.驅動電機內部編碼器，溫度傳感器均涂以不同顏色，清晰顯示安裝位置和連線方法。

　　3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

　　3.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。

　　4.設備另配1臺驅動電機，供學員練習拆裝。

　　5.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　6.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。

三、驅動電機解剖拆裝實訓臺的技術規格：

　　1.設備外形尺寸：700*500*1500(長*寬*高)

　　2.面板外形尺寸：648*713(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度： -20°～+40°

　　5.驅動電機：電動車交流異步驅動電機/72V2KW

四、驅動電機解剖拆裝實訓臺的實訓(實驗)項目：

　　驅動電機結構與原理認知實訓。

　　驅動電機拆裝與檢測實訓。

五、驅動電機解剖拆裝實訓臺的基本配置：

　　驅動電機(1只解剖，1只完好總成)，手動搖把，可移動臺架(帶原理面板)。

————————————————————————————————————————————————————
