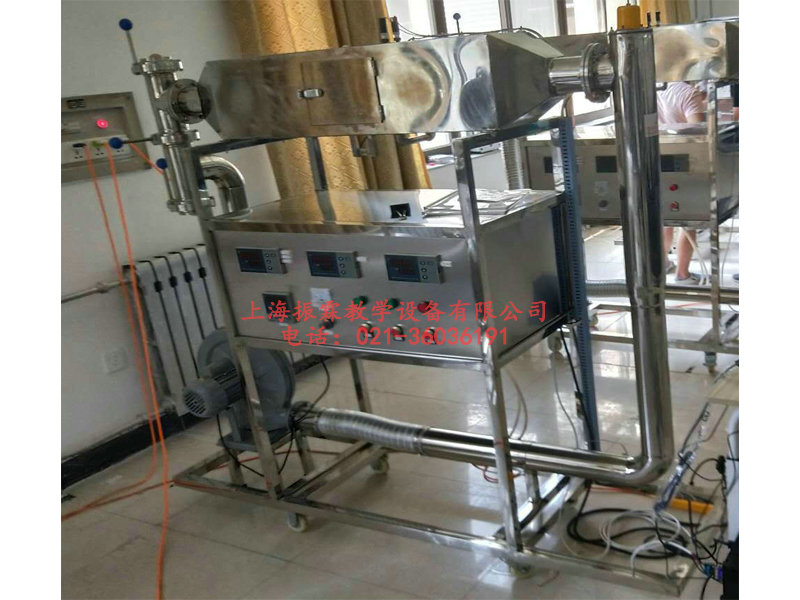

ZL-HG14型洞道干燥實驗裝置

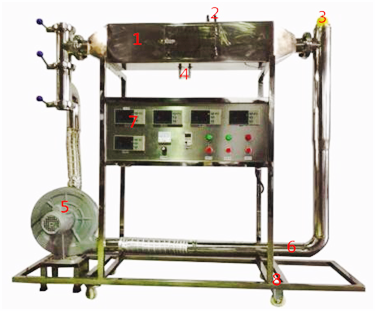

洞道干燥實驗裝置的主要配置：
本裝置主要配置：1、氣流干燥室 2、溫度傳感器 3、電加熱器 4、電子天平 5、風機 6、孔板流量計7、儀表 8、不銹鋼框架

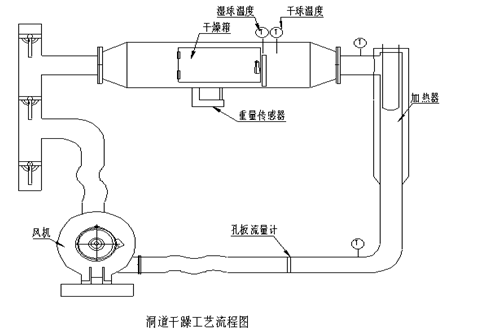

洞道干燥實驗裝置的工藝流程圖：技術指標 ZL-HG14洞道干燥實驗裝置的說明 裝置特點 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
4、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行，風道入口裝有氣流均布板。
5、在干燥室之前的加熱室，采用兩組可控硅調相電加熱器加熱空氣。
6、裝置設計可360度觀察，實現全方位教學與實驗。裝置功能 1、了解實驗室干燥設備的基本構造與工作原理。
2、掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。
3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。
4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。
5、學習用誤差分析方法對實驗結果進行誤差估算。設計參數 空氣流量：40--100 m3/h、干球溫度：70℃、常壓操作。
實驗物料含水量X：0.2-2.0。
干燥面積S：0.02-0.03m2
干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。
物料臨界含水量Xc：0.8。公用設施 水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機，經加熱器加熱進入洞道干燥箱（自帶氣源）。
實驗物料：自制粘布長方形物料，重約20克，外配設備：秒表。對象組成 1、氣流干燥室斷面尺寸≥140×200mm。
2、孔板流量計測風量，孔板喉徑：Ф50mm，壓差傳感器0～10Kpa。
3、電加熱器加熱功率≥3×1.0kw。
4、離心風機轉速≥2600rpm，風量≥420 m3/h，風壓≥100mmH2O，效率≥60％，功率≤250w，工作電壓交流220V，風量可調范圍：0－600 m3/h。
5、水分干燥速率范圍：最小≤0.005 gcm-2 min-1，最大≥0.020gcm-2 min-1；
6、數字溫控儀表，溫度測量精度等級≤±1%；
7、電子天平具備可去皮功能，最大稱量為≥1000g，稱量精度≤±0.10g，可連續顯示稱量結果；
8、干燥室的進風溫度可通過溫控顯示表在50～150℃之間預先任意設定，由溫度控制器進行智能自動調節；
9、框架為不銹鋼，進行不銹鋼精細拋光處理。
10、外形尺寸≤1800×500×1200mm；
11、數據采集配計算機、微機接口和數據處理軟件、溫度傳感器、風壓傳感器，能在線監測溫度、重量、流量等實驗數據，含操作員工作站。操作員工作站為商用機，配置：CPU≥i5 7500，內存≥8G，硬盤≥1T，顯示器≥19寸，全尺寸機箱。(電腦自配)測控組成 變量 檢測機構 顯示機構 執行機構 干燥風量 孔板流量計 數字壓力儀表 手動閥控 濕物料量 重量傳感器 數字重量儀表 無 干球溫度 Pt100鉑電阻 數字溫度儀表 無 濕球溫度 Pt100鉑電阻 數字溫度儀表 無 加熱室溫度 Pt100鉑電阻 溫度控制顯示儀 固態調壓模塊
洞道干燥實驗裝置的配置清單：
序號 名稱 規格 單位 數量 備注 1 氣流干燥室 斷面尺寸≥140×200mm 臺 1 304不銹鋼 2 孔板流量計 孔板喉徑：Ф50mm 個 1 304不銹鋼 3 壓差傳感器 0～10Kpa 個 1 4-20mA 4 電加熱器 加熱功率≥3×1.0kw 個 1 5 離心風機 轉速≥2600rpm，風量≥420 m3/h，風壓≥100mmH2O，效率≥60％，功率≤250w，工作電壓交流220V，風量可調范圍：0－600 m3/h。 臺 1 6 電子天平 最大稱量為≥1000g，稱量精度≤±0.10g，可連續顯示稱量結果； 臺 1 支持AI-BUS485通訊協議 7 溫度傳感器 Pt100，0-150℃ 個 4 8 不銹鋼框架 1800×500×1200mm 臺 1 9 模擬模塊 高達16位分辨率，總和精度±0.5%。內建RS485通訊模式 套 1 10 數據采集儀表 宇電501、704M 套 1 支持AI-BUS485通訊協議 11 計算機及軟件 CPU≥i5 7500，內存≥8G，硬盤≥1T，顯示器≥19寸，全尺寸機箱，MCGS軟件 套 1
數據采集型（ZL-HG14Ⅱ型）：配計算機、微機接口和數據處理軟件、溫度傳感器、渦輪流量計及流量積算儀。能在線監測溫度、流量等實驗數據。
————————————————————————————————————————————————————
